滤波器注塑机应用
注塑机是车间里电气环境最复杂的设备之一：料筒加热圈、伺服驱动器、变频器、电磁阀与温控模块往往共用同一路供电，彼此之间的干扰沿电源线双向传导。

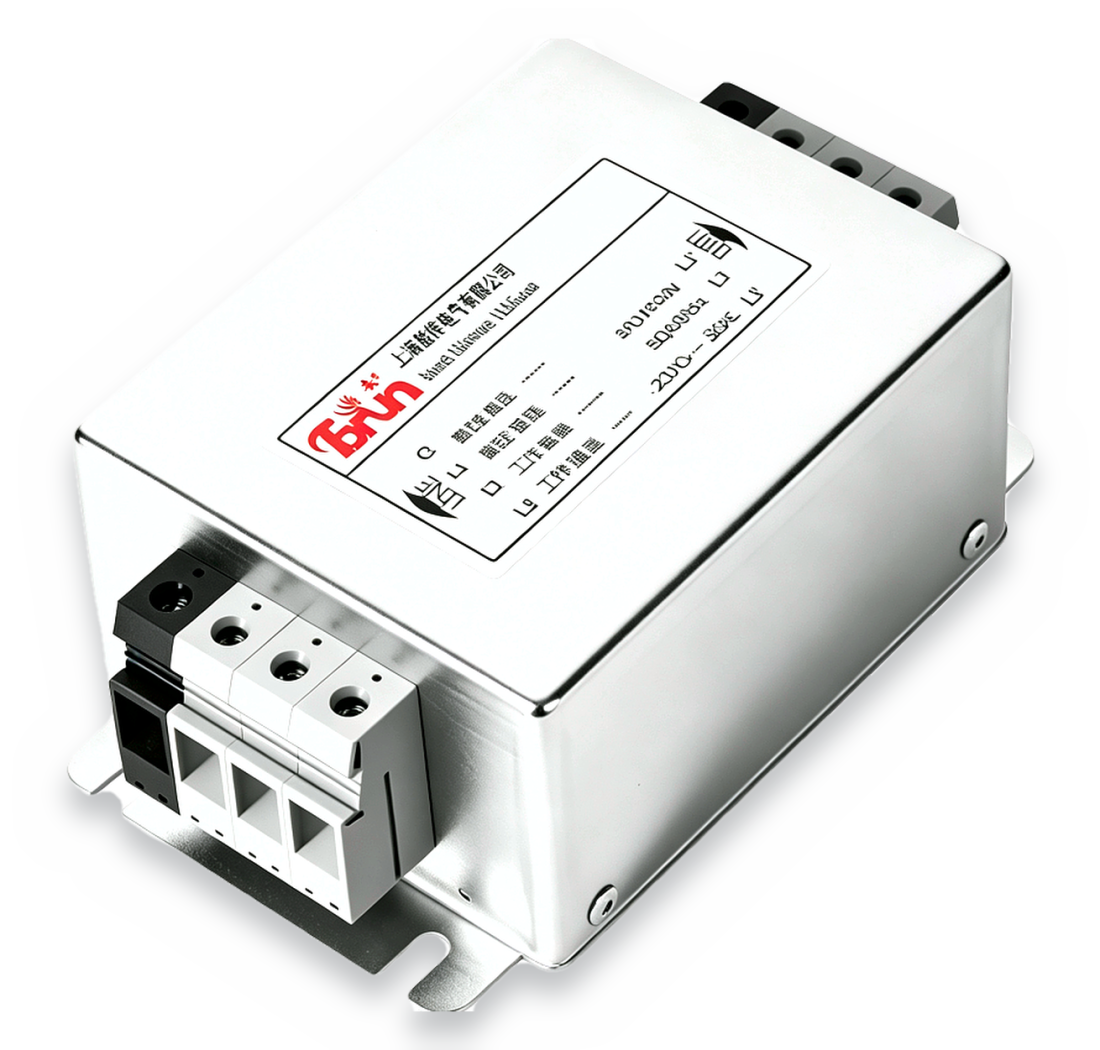

面向注塑机主供电回路的大电流 EMI 滤波器
干扰从哪里来
- 伺服与变频驱动：开关频率在千赫兹量级，产生的共模与差模噪声沿交流母线传导，并耦合进附近的信号线缆。
- 加热圈通断：大功率阻性负载反复投切，在供电母线上形成浪涌与瞬态台阶。
- 柜内长距离未屏蔽走线：既接收干扰，也向外辐射干扰。
不处理要付什么代价
- 温控出现周期性波动，导致单重与制品质量批间不一致
- PLC、触摸屏与现场总线通信报错或间歇掉线
- 保护器件误动作，造成无谓停机
- 干扰沿配电回路回流，影响同一配电柜内的其他设备
方案：在柜内电源入口加装大电流 EMI 滤波器
把大电流 EMI 滤波器装在设备配电柜的进线处，可以双向抑制干扰——既把驱动噪声挡在控制电路之外，也让它不回流到车间电网。滤波器装在入口，柜内未被滤波的导线长度就最短，这正是「滤波器真正起效」与「图纸上看着没问题」之间的差别。
需要说明的是滤波器的作用边界：它解决的是沿电源线传导的噪声，对空间辐射耦合与信号线引入的干扰只能缓解，替代不了屏蔽与规范布线。现场整改通常是「滤波 + 接地 + 走线」三件事一起做——滤波器在入口处衰减共模与差模噪声，接地为噪声提供低阻抗回流路径，进出线分开走槽则避免已滤除的噪声再次耦合回来。三件事同时做到位，温控波动、通信误码与误停机这三类问题往往能一并改善。
产品特点
- 大电流规格——对应注塑机主供电回路的载流需求
- 金属外壳——提供辐射发射屏蔽，耐受车间环境
- 螺钉端子接线——可接大截面电缆，柜内接线方便
- 宽工作温度——适应料筒与锁模区附近较高的环境温度
- 低漏电流——与漏电保护配置相容
安装要点
- 尽量靠近配电柜进线处安装，输入与输出线缆在空间上分开。
- 滤波器金属外壳与机柜接地板满接触面搭接——这一段短而低阻抗的连接决定高频效果。
- 滤波器进出线不要走同一线槽，否则会把刚滤掉的噪声重新耦合回来。
- 按设备供电回路的载流量选型，并现场确认接地方式。
供货与咨询
面向注塑机应用的大电流 EMI 滤波器现已供货。欢迎联系销售团队，结合设备供电制式与安装方式确定合适的电流规格。
