新品发布：迷你型端子结构滤波器（10A / 20A）
上海锋创实业（自主品牌“锋云”）近日推出迷你型端子结构滤波器，提供 10A 与 20A 两种额定电流规格。产品面向开关电源、伺服驱动器、变频器、工业控制柜等设备的电源输入端，用于抑制电网与设备之间的传导干扰，帮助整机满足电磁兼容（EMC）要求。

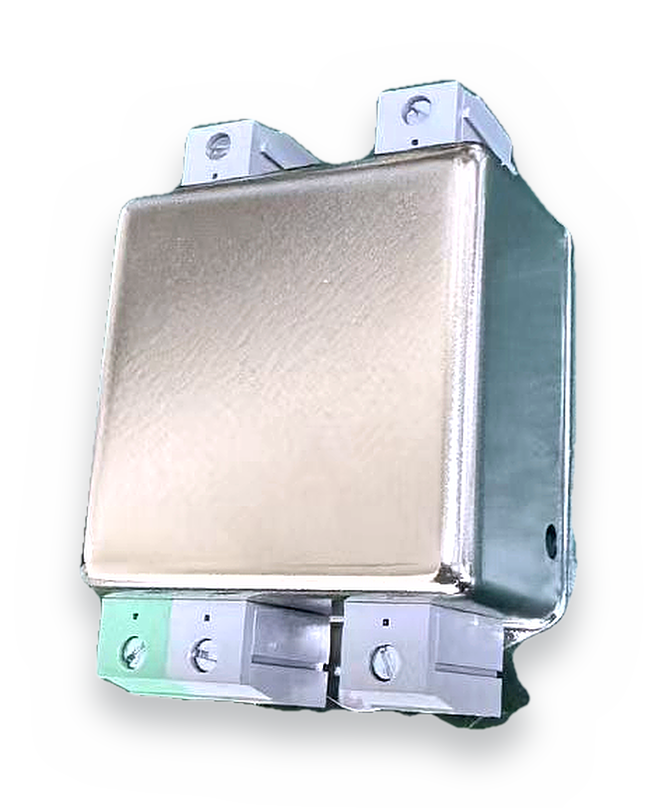

迷你型端子结构滤波器（10A / 20A）
一、产品概述
该滤波器采用紧凑型金属外壳，输入与输出均采用螺钉端子接线。端子压接接触电阻小、连接牢固、抗振性好，适合现场布线；金属壳体兼作屏蔽层，在抑制线缆传导干扰的同时，也能削弱空间辐射干扰。
与同电流等级的标准机型相比，迷你型产品的体积明显缩小，可直接安装在设备内部或控制柜的狭小空间内，为整机小型化留出余量。产品为单相交流电源滤波器，采用共模与差模复合滤波结构，对 150kHz～30MHz 频段的传导干扰具有良好的抑制能力。
二、主要特点
- 10A / 20A 双规格：覆盖中小功率设备最常见的输入电流需求，选型余量充足；
- 端子接线结构：螺钉端子压接，接线牢固、接触电阻小，便于批量装配与后期维护；
- 结构紧凑：小型化壳体设计，安装占用空间小；
- 金属屏蔽外壳：兼顾机械防护与电磁屏蔽；
- 低泄漏电流：满足对漏电流有要求的整机安规设计；
- 宽温工作：-25℃～+85℃，适应工业现场温度环境。
三、技术规格
| 项目 | 参数 |
|---|---|
| 产品类型 | 单相交流电源滤波器（EMI Filter） |
| 额定电流 | 10A / 20A |
| 最高工作电压 | 0～250VAC |
| 工作频率 | 50 / 60Hz |
| 试验电压 | P-N：1760VDC；PN-E：2000VAC |
| 绝缘电阻 | >200MΩ @500VDC |
| 工作温度 | -25～+85℃ |
| 接线方式 | 螺钉端子 |
| 设计标准 | UL、CUL、E201603、CE、ROHS |
| 插入损耗测试条件 | Per CISPR 17；A=50Ω/50Ω sym；B=50Ω/50Ω asym |
四、典型应用
迷你型端子结构滤波器适用于各类需要小体积、高可靠电源滤波的场合，典型应用包括：
- 开关电源、LED 驱动电源的交流输入端；
- 伺服驱动器、变频器、电机控制器的电源入口；
- 工业控制柜、PLC 与自动化设备的电源分配单元；
- 仪器仪表、测试测量设备的电源入口；
- 医疗、通信与安防设备的电源入口。
五、选型与使用建议
选型时建议按设备额定输入电流的 1.2～1.5 倍留出余量，并确认工作电压与频率在滤波器额定范围内。安装时应尽量缩短输入引线长度，滤波器金属外壳与设备机壳保持良好搭接，输入与输出线缆分开走线，以获得更优的插入损耗表现。若设备存在感性负载或较大的浪涌电流，建议在选型时一并说明，我们将协助评估更合适的规格。
六、供货与咨询
迷你型端子结构滤波器 10A / 20A 两款规格现已开始供货，样品与批量订单均可接受，并可根据客户需求定制端子形式、安装孔位与引线长度。如需规格书、样品或技术支持，欢迎通过官网与我们联系。
