在伺服系统的安装调试中，伺服电子变压器承担着电网与伺服驱动器之间的电压匹配。现场最常见的问题往往不是产品本身，而是输入输出接反、零线未接、主电源与控制电源混接——轻则驱动器报警、耽误调试工期，重则变压器与驱动器当场损坏。锋云 YB 系列伺服变压器（1KVA~48KVA）把"防接错"做进了产品结构，并配合多重保护专利设计，让接线一次到位、系统长期稳定运行。

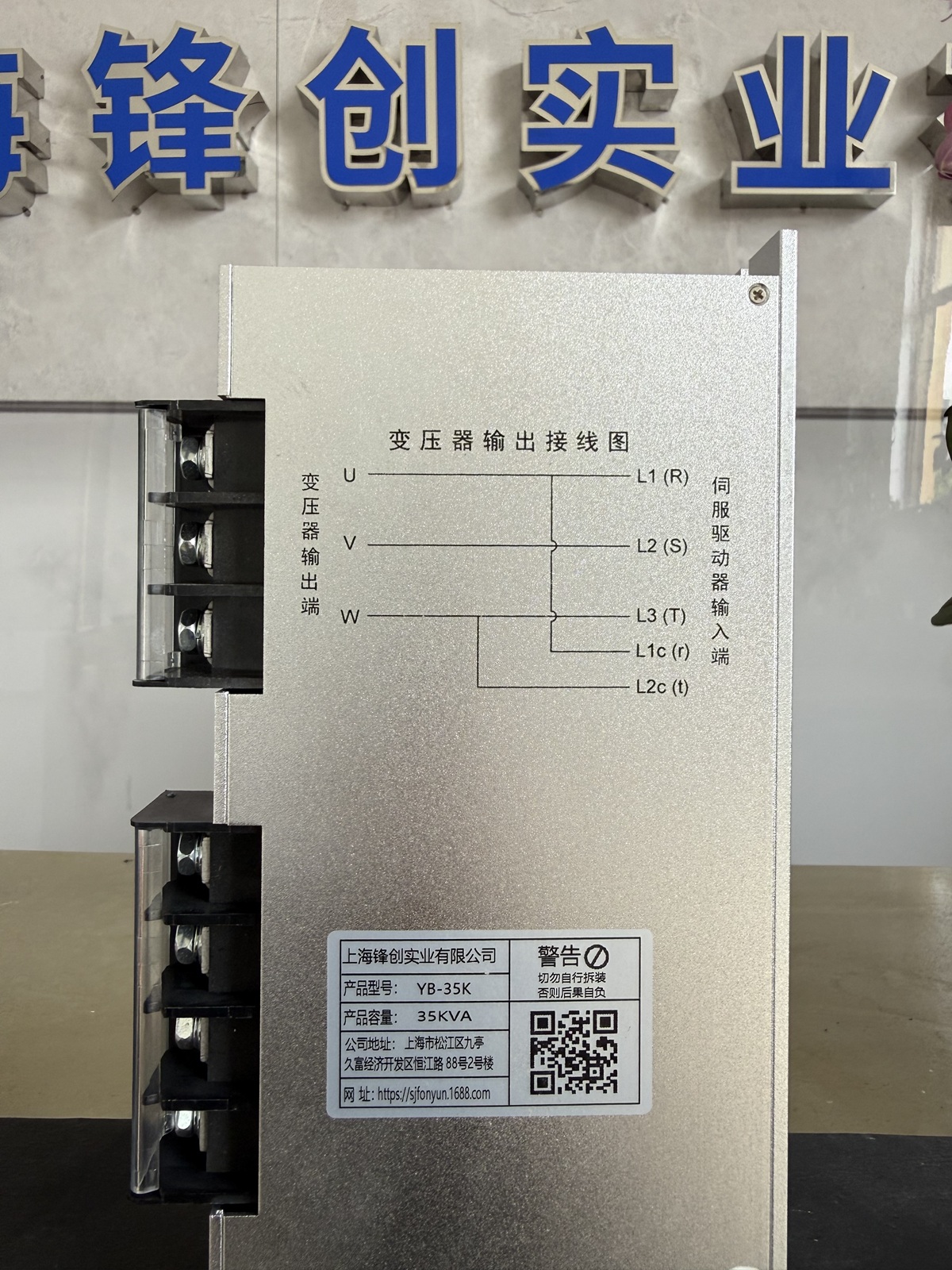

YB 系列伺服电子变压器：输入输出分区端子，机身丝印接线图

一、接线错误：伺服调试的头号杀手

• 输入输出接反——变压器输入端为 R/S/T/N，输出端为 U/V/W；若把电源接到输出端，通电瞬间就可能烧毁绕组；
• 零线未接或用地线替代——变压器 N 端必须接零线且牢靠接入，用底线替代会造成控制电压异常、驱动器频繁误报警；
• 主电源与控制电源混接——驱动器 L1/L2/L3（R/S/T）为主电源，L1C/L2C（r/t）为控制电源，两者接错驱动器无法正常工作；
• 相序随意调换——变压器输出端与驱动器必须对应接线，不得随意调整顺序，否则触发驱动器相序报警；
• 输出侧并接感性负载——变压器输出端与驱动器之间不得添加接触器、电磁阀等感性负载装置。

二、防接错设计：从结构上杜绝错误

• 输入输出分区端子——输入 R/S/T/N 与输出 U/V/W 分区布置，各自配透明防护罩，物理隔离，急接线也不会插错区域；
• 机身丝印接线图——U→L1(R)、V→L2(S)、W→L3(T) 与控制电源 L1C/L2C 一一对应，照图接线，一次接对；
• 零线 N 独立端子——N 端单独引出并标注（零线），从源头避免"地线当零线"；
• 接线保护结构专利（实用新型专利 ZL2021223760692）——端子保护结构防误接、防误触。

三、多重保护：长期稳定运行的底气

• 防爆保护结构（实用新型专利 ZL2021223895399），异常工况下运行更安全；
• 便于安装的防水装置（实用新型专利 ZL2021223228094），适配机床加工的潮湿、油污环境；
• 变压器输入输出全隔离，控制电源独立引出，不干扰驱动器控制回路。

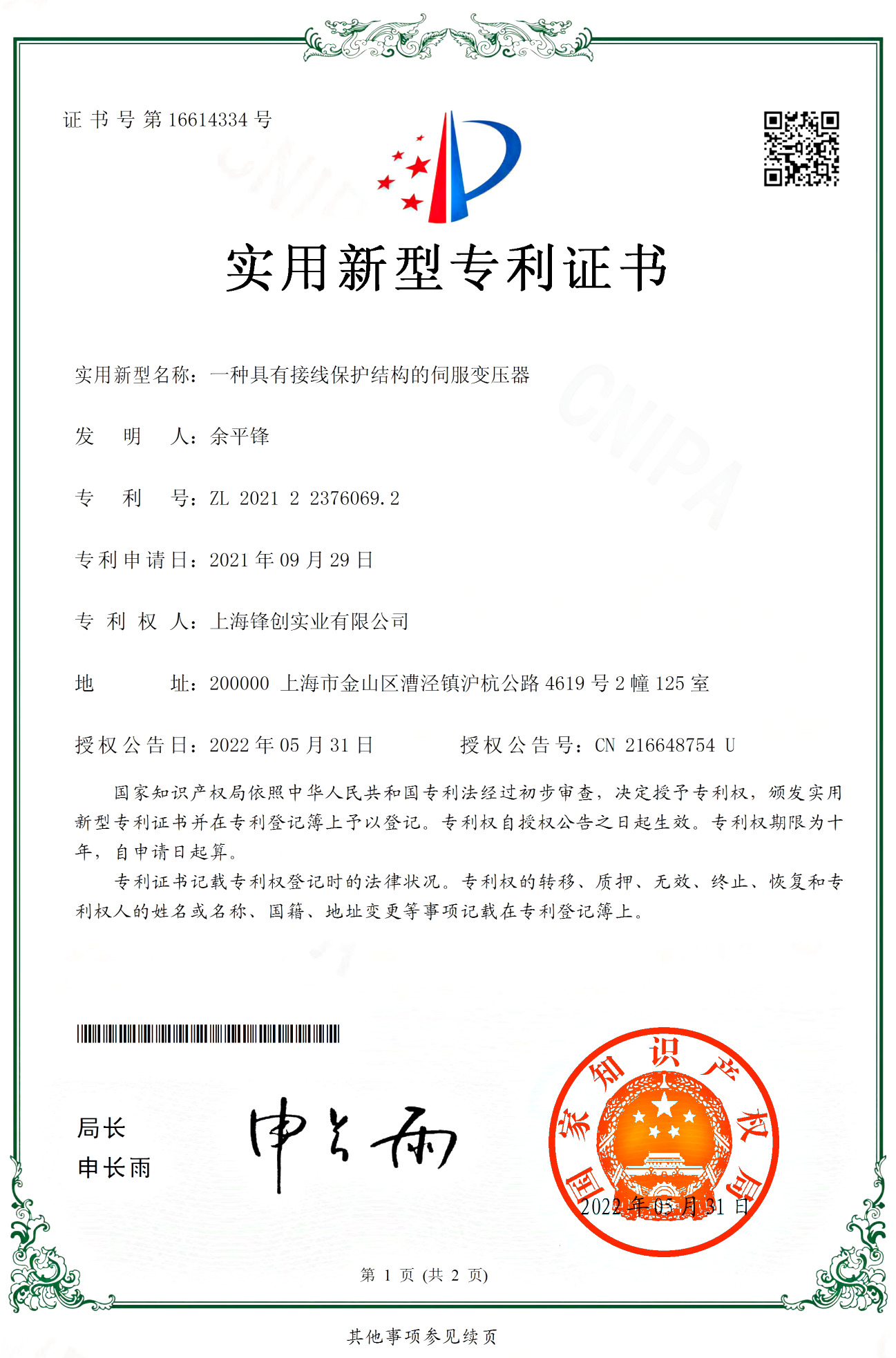

实用新型专利：具有接线保护结构的伺服变压器（ZL2021223760692）

四、YB 系列：1KVA~48KVA 全覆盖

通用二合一系列 YB-03K~48K、三合一系列 YB-02KH~22KH、安川专用系列 YB-03K-L~18K-L，匹配安川、三菱、松下等主流伺服驱动器。选型与技术咨询欢迎访问 www.sjfonyun.com。
